Generalidades.
- Subrutinas:

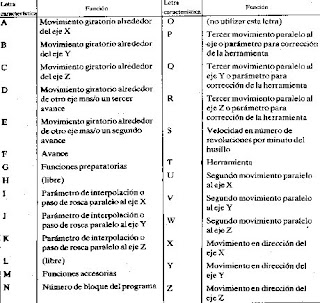

En la siguiente gráfica podemos ver las letras que caracterizan las funciones programables, se trata de un extracto de la norma DIN que sigue siendo válida para la mayoría de los controladores de máquinas-herramientas de control numérico.
En el caso del Torno y Centro de Maquinado Denford de 2 y 3 ejes respectivamente que se encuentran en el CIM utilizamos un controlador FANUC, para los programas en este controlador no se utilizarán las letras A-E (debido a que las máquinas no tienen estos ejes), P , Q y R se utilizarán para determinar algunos parámetros en ciclos predeterminados, U, V y W se utilizarán para dar coordenadas relativas en el TORNO (U,V) y también para dar algunos parámetros en ciclos predeterminados.
El resto de las letras se utiliza como aparece en esta tabla.

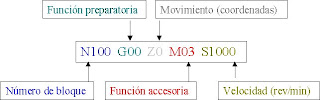

Utilizando estas letras una instrucción de CN podría ser de la siguiente forma :
En una misma instrucción pueden existir varias funciones preparatorias y/o auxiliares siempre y cuando no sean instrucciones contrarias.
En el primer caso la instrucción es inválida debido a que tiene 3 comandos con instrucciones contrarias, el G00 es un movimiento rápido, G01 es una interpolación lineal con velocidad programada y el G02 es una interpolación circular En en segundo caso la instrucción es válida debido que las instrucciones son complementarias, en este caso definir el tipo de coordenadas (G90-absolutas), tipo de compensación (G43-longitudinal) y un movimiento rápido (G00).
(...en construcción...)
